TP interférométrie biprisme de Fresnel en lumière collimatée
TP biprisme Fresnel
TP d'optique
Interférométrie
Mesures angulaires
Référence : BPCOL-x
Prix : de 460 à 840,00 € TTC
L’objectif de cette expérimentation consiste à déterminer l’angle au sommet d’un biprisme de Fresnel par l’analyse d’une figure d’interférences réalisée à l’aide d’une torche laser de longueur d’onde connue λ.

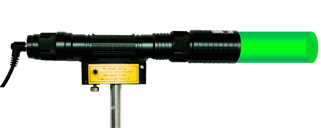

Un faisceau lumineux collimaté, produit par une torche laser, subit une division de front d’onde consécutivement à la double déviation engendrée par un biprisme de Fresnel en verre d’indice n et d’angle au sommet A.
Les fronts d’onde produits par le biprisme sont assimilables à des plans et si l’on considère des surfaces équiphases successives, il est possible de modéliser le phénomène d’interférences grâce au schéma ci-dessous.
Les fronts d’onde produits par le biprisme sont assimilables à des plans et si l’on considère des surfaces équiphases successives, il est possible de modéliser le phénomène d’interférences grâce au schéma ci-dessous.

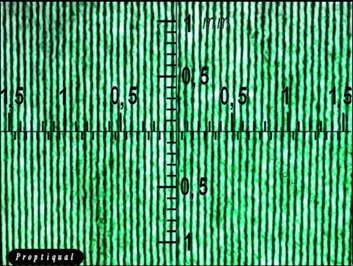

Des franges parallèles d’interfrange i sont observées dans la direction de l’arête du prisme.
En examinant le schéma précédent, on en déduit que sin (α/2) = λ/2i
La déviation D produite par chaque dièdre du biprisme d’angle β et d’indice de réfraction n correspond à l’angle α/2.
L’angle β étant faible, on peut donc écrire que D= α/2 = (n-1) β
Ce qui nous permet, au final de déterminer l'angle au sommet du biprisme A = 180° - 2β
En examinant le schéma précédent, on en déduit que sin (α/2) = λ/2i
La déviation D produite par chaque dièdre du biprisme d’angle β et d’indice de réfraction n correspond à l’angle α/2.
L’angle β étant faible, on peut donc écrire que D= α/2 = (n-1) β
Ce qui nous permet, au final de déterminer l'angle au sommet du biprisme A = 180° - 2β

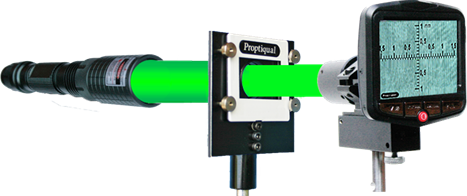

Le TP Proptiqual BPCOL ne requiert pas nécessairement de banc d’optique encombrant pour obtenir d’excellents résultats de mesure.
Nos embases EC80-75 suffisent à l’expérimentateur pour positionner précisément les différents éléments sur une table de dimension réduite.
Ceci constitue un avantage non négligeable pour la mise en place des TP et simplifie le rangement des matériels.
Nos embases EC80-75 suffisent à l’expérimentateur pour positionner précisément les différents éléments sur une table de dimension réduite.
Ceci constitue un avantage non négligeable pour la mise en place des TP et simplifie le rangement des matériels.
Matériel
Référence : BPCOL-1
Prix : 460,00 € TTC
Référence : BPCOL-2
Prix : 720,00 € TTC
X3
Référence : BPCOL-3
Prix : 840,00 € TTC
