Référence :VIS50
Prix : 290,00 € TTC

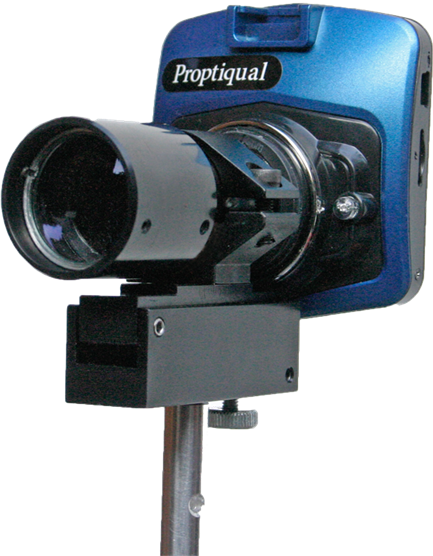

Le viseur numérique Proptiqual VIS50 complète notre offre instrumentale en proposant une solution de visualisation et de mesure d’objets à distance finie.
L’expérimentateur positionne l’objet visé dans le plan objet du viseur situé à 160 mm en avant de son objectif.
Le doublet achromatique de courte focale qui constitue l’objectif de notre viseur forme alors l’image de l’objet visé directement sur son capteur numérique.

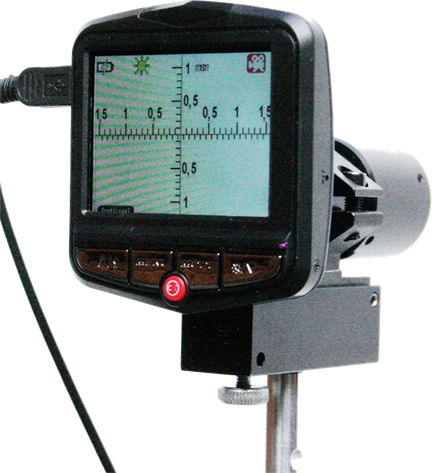

Cette condition est atteinte lorsque l’image est vue nette directement sur l’écran LCD du viseur.
Le viseur Proptiqual permet donc à plusieurs utilisateurs de visualiser simultanément la même image, ce qui autorise un travail collectif.
Un réticule comportant une échelle graduée en mm permet ensuite de mesurer directement les dimensions de l’objet visé dans un champ de 3x2 mm avec une précision de 0,05 mm.
Sa qualité d’instrument de mesure directe le destine à de nombreux usages nécessitant une mesure précise à distance et sans contact.
Il est particulièrement conseillé pour des TP d’optique (Interférométrie, diffraction et focométrie sur banc).

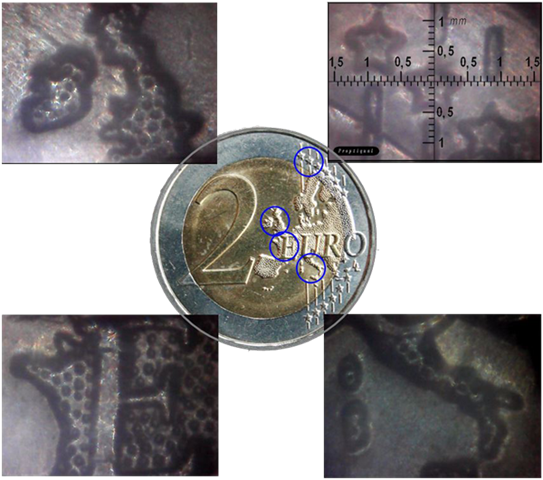

En l’associant à une source d’éclairage adaptée, il peut être également utilisé comme une loupe numérique étalonnée, ce qui le rend particulièrement utile en TP de SVT.
Il représente aussi un moyen simple et rapide pour effectuer des contrôles et mesures de position lors d’activités de montage-réglage d’instruments.
L’expérimentateur positionne l’objet visé dans le plan objet du viseur situé à 160 mm en avant de son objectif.
Le doublet achromatique de courte focale qui constitue l’objectif de notre viseur forme alors l’image de l’objet visé directement sur son capteur numérique.
Cette condition est atteinte lorsque l’image est vue nette directement sur l’écran LCD du viseur.
Le viseur Proptiqual permet donc à plusieurs utilisateurs de visualiser simultanément la même image, ce qui autorise un travail collectif.
Un réticule comportant une échelle graduée en mm permet ensuite de mesurer directement les dimensions de l’objet visé dans un champ de 3x2 mm avec une précision de 0,05 mm.
Sa qualité d’instrument de mesure directe le destine à de nombreux usages nécessitant une mesure précise à distance et sans contact.
Il est particulièrement conseillé pour des TP d’optique (Interférométrie, diffraction et focométrie sur banc).
En l’associant à une source d’éclairage adaptée, il peut être également utilisé comme une loupe numérique étalonnée, ce qui le rend particulièrement utile en TP de SVT.
Il représente aussi un moyen simple et rapide pour effectuer des contrôles et mesures de position lors d’activités de montage-réglage d’instruments.
Réticule du viseur Proptiqual VIS50

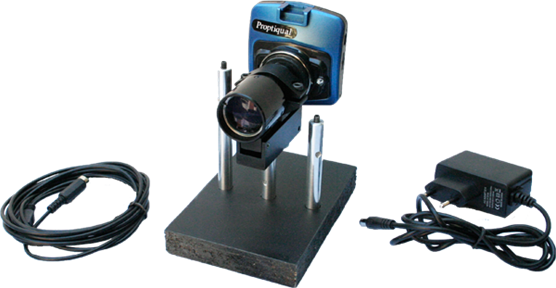

Caractéristiques
Objectif achromatique antireflet : Ø 25 mm
Champ de vision : 3 x 2 mm
Corps en alliage d’aluminium anodisé noir
Alimentation électrique externe AC 230V / 5V DC/1A Jack 5.5 / 2.1 mm
Cordon micro USB - Jack F 5.5 / 2.1 mm longueur 3m
Port pour carte micro SD
Echelle de lecture graduée en mm / résolution 0,05 mm.
Berceau inclinable angulairement par vis moletée
3 Tiges d’assemblage en alliage d’aluminium Ø10 mm
L = 100 mm + L = 75 mm + L = 50 mm
Sac de transport et de rangement dim. 175 x 145 x 95 mm
Objectif achromatique antireflet : Ø 25 mm
Champ de vision : 3 x 2 mm
Corps en alliage d’aluminium anodisé noir
Alimentation électrique externe AC 230V / 5V DC/1A Jack 5.5 / 2.1 mm
Cordon micro USB - Jack F 5.5 / 2.1 mm longueur 3m
Port pour carte micro SD
Echelle de lecture graduée en mm / résolution 0,05 mm.
Berceau inclinable angulairement par vis moletée
3 Tiges d’assemblage en alliage d’aluminium Ø10 mm
L = 100 mm + L = 75 mm + L = 50 mm
Sac de transport et de rangement dim. 175 x 145 x 95 mm
