Support universel de composant

Support universel de composants pour banc d’optique

Support universel de composants

Mise en position de composants optique
simplifiée sur banc d’optique

Référence : SCOMP-2

Prix : 32,00 € TTC

Le support universel de composants Proptiqual a été spécialement conçu pour simplifier les travaux pratiques sur banc d’optique.

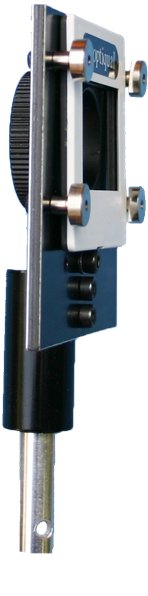

Il présente 2 possibilités de montage spécifiques afin d'effectuer l'assemblage des composants :

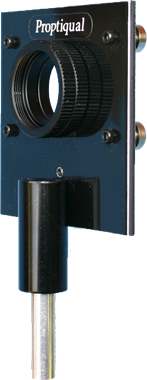

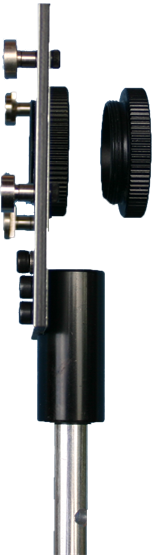

-une monture à vis de type monture C sur la première face

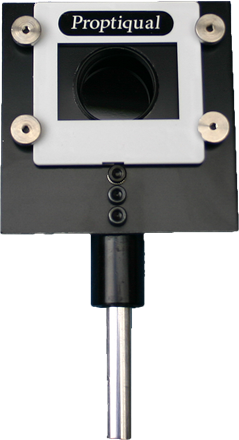

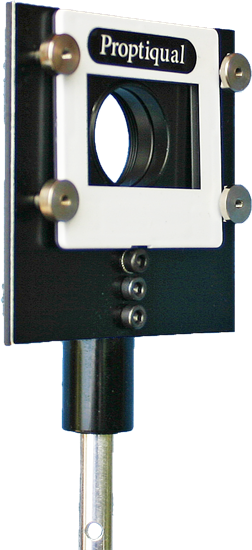

-une monture pour diapositive sur la seconde face

Le premier composant optique intégré dans sa monture C est alors directement positionnée dans l’axe de la tige d’assemblage du support universel et permet donc une lecture directe de cette position de référence sur un banc d'optique par l’expérimentateur.

Le second composant monté dans la diapositive est automatiquement centré dans l'axe de l'ouverture du support universel.

L'association et la mise en position sur le même axe optique de ces 2 composants est ainsi réalisé et grandement facilité.

Caractéristiques

Corps en alliage d’aluminium anodisé noir ø 16 mm taraudée M4

Monture C assemblée sur écran noir 70x70 mm

Monture pour diapositive 50x50 mm

Tige cylindrique ø 10 mm / L=100 mm.
