Platine micrométrique à déplacement linéaire
Platine micrométrique en translation
Déplacer et positionner les composants
Référence : PTR-1
Prix : 110,00 € TTC
Notre platine à translation linéaire PTR-1 apporte à l'expérimentateur un moyen de positionnement précis du composant qu'elle supporte.
Le déplacement s'effectue suivant une direction axiale correspondant à celle de la vis micrométrique de précision équipant cette platine.

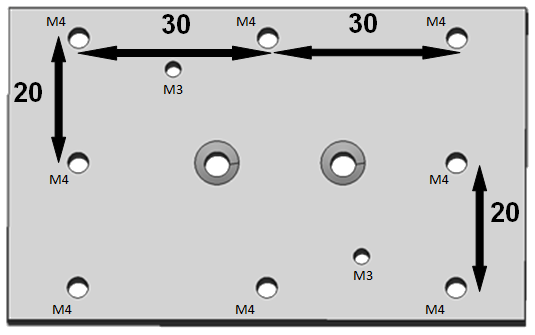

Le montage des composants sur la platine est réalisé par l'intermédiaire de vis M4 dans les taraudages présents sur la plaque supérieure.
Leur nombre et la disposition de ces trous taraudés offre ainsi diverses positions d'assemblage.

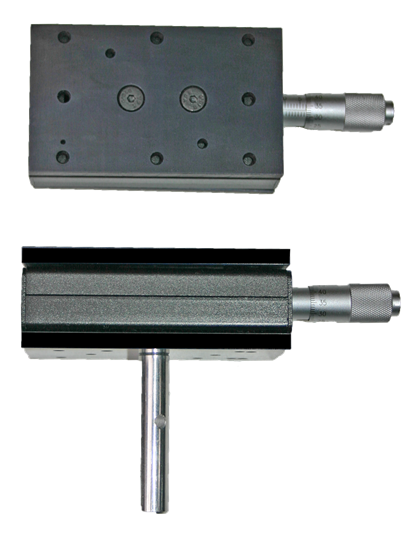

La plaque inférieure possède également un taraudage central M4 permettant le montage de cette platine micrométrique directement sur une tige ø 10 mm, classiquement utilisée sur les bancs d'optique.
Elle permet ainsi de réaliser le positionnement précis d'un composant d'optique suivant un axe optique, par exemple.
Le déplacement s'effectue suivant une direction axiale correspondant à celle de la vis micrométrique de précision équipant cette platine.
Le montage des composants sur la platine est réalisé par l'intermédiaire de vis M4 dans les taraudages présents sur la plaque supérieure.
Leur nombre et la disposition de ces trous taraudés offre ainsi diverses positions d'assemblage.
La plaque inférieure possède également un taraudage central M4 permettant le montage de cette platine micrométrique directement sur une tige ø 10 mm, classiquement utilisée sur les bancs d'optique.
Elle permet ainsi de réaliser le positionnement précis d'un composant d'optique suivant un axe optique, par exemple.
Platine micrométrique en translation sur
embase pour table optique
Déplacer et positionner les composants
Référence : PTR-2
Prix : 135,00 € TTC

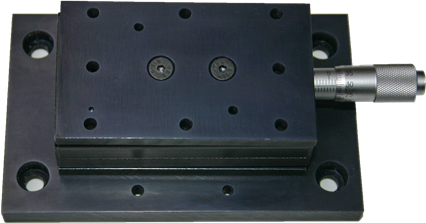

La version PTR-2 complète l'offre initiale en associant notre platine à translation linéaire à une embase de liaison ETO-1 pour effectuer son montage sur une table optique.
La disposition des trous d'assemblage de l'embase autorise le montage de la platine dans 2 directions orthogonales. Cela permet à l'expérimentateur d'optimiser l'encombrement du dispositif tout en assurant un déplacement linéaire suivant l'axe d'une ligne de trous sur la table optique
La disposition des trous d'assemblage de l'embase autorise le montage de la platine dans 2 directions orthogonales. Cela permet à l'expérimentateur d'optimiser l'encombrement du dispositif tout en assurant un déplacement linéaire suivant l'axe d'une ligne de trous sur la table optique
Référence : PTR-3
Prix : 210,00 € TTC

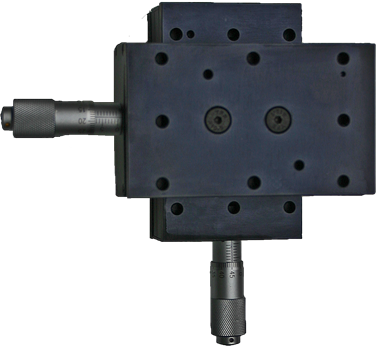

La version PTR-3 correspond à une table croisée constituée de 2 platines micrométriques pré-assemblées.
Le composant qui sera monté sur la plaque supérieure se déplace alors précisément suivant 2 directions perpendiculaires.
Le composant qui sera monté sur la plaque supérieure se déplace alors précisément suivant 2 directions perpendiculaires.
Caractéristiques
Corps en alliage d’aluminium anodisé noir
Vis micrométrique au pas de 0,5 mm
Course totale : 13 mm
Guidage de précision
Rail interne en acier rectifié et chemin de billes
Rattrapage de jeu
Dimensions : 82 x 50 x 32 mm (hors vis µm)
Trous taraudés ø 4 et ø 3 mm
Fabriquée en France
Corps en alliage d’aluminium anodisé noir
Vis micrométrique au pas de 0,5 mm
Course totale : 13 mm
Guidage de précision
Rail interne en acier rectifié et chemin de billes
Rattrapage de jeu
Dimensions : 82 x 50 x 32 mm (hors vis µm)
Trous taraudés ø 4 et ø 3 mm
Fabriquée en France
