Monture θ/θ avec miroir ø 25 mm
Monture θ/θ + miroir ø 25 mm
Indispensable pour dévier un faisceau laser
Référence : MTT-1
Prix : 75,00 € TTC
Notre monture θ/θ, ou platine de rotations, procure 2 rotations orthogonales au composant qu’elle intègre.
Elle possède un appui trait-point-plan maintenu par deux ressorts de rappel.

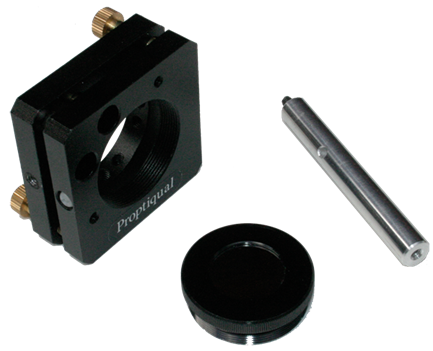

2 vis moletées de précision sont présentes à l’arrière de la monture et permettent à l’expérimentateur d’agir avec aisance pour effectuer un réglage précis.
Des taraudages M4 et M6 sont présents sur les côtés et peuvent être utilisés pour monter une tige support.

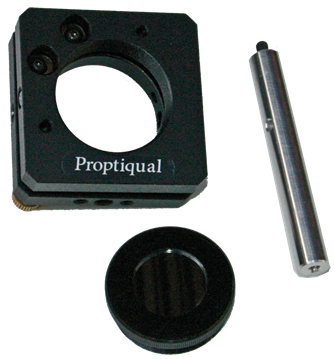

Notre monture est livrée en standard avec une tige ø 10 / L 50 mm.
Elle comporte également une bague pouvant intégrer un composant ø 25 mm, assemblé avec un contre fileté également présent.
La bague se visse directement dans la partie mobile de la monture θ/θ.

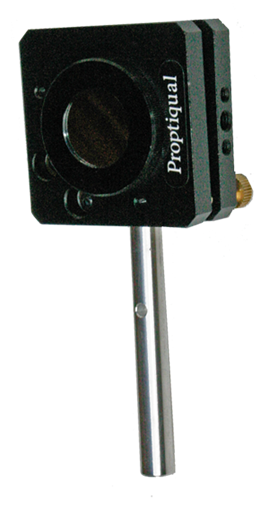

Notre monture est systématiquement livrée avec un miroir Mo ø 25 mm
pré-monté.
Elle possède un appui trait-point-plan maintenu par deux ressorts de rappel.
2 vis moletées de précision sont présentes à l’arrière de la monture et permettent à l’expérimentateur d’agir avec aisance pour effectuer un réglage précis.
Des taraudages M4 et M6 sont présents sur les côtés et peuvent être utilisés pour monter une tige support.
Notre monture est livrée en standard avec une tige ø 10 / L 50 mm.
Elle comporte également une bague pouvant intégrer un composant ø 25 mm, assemblé avec un contre fileté également présent.
La bague se visse directement dans la partie mobile de la monture θ/θ.
Notre monture est systématiquement livrée avec un miroir Mo ø 25 mm
pré-monté.
Caractéristiques
Corps en alliage d’aluminium anodisé noir 50 x 50 x 15 mm. (L x l x h)
Ressorts de rappel et appui trait-point-plan.
Vis de commande moletées de précision
Taraudage M4 et M6 inférieur destiné au montage d’une tige cylindrique.
Course mécanique : ± 5 °
Corps en alliage d’aluminium anodisé noir 50 x 50 x 15 mm. (L x l x h)
Ressorts de rappel et appui trait-point-plan.
Vis de commande moletées de précision
Taraudage M4 et M6 inférieur destiné au montage d’une tige cylindrique.
Course mécanique : ± 5 °
