Lanterne trilaser
Lanterne trilaser
Production de 1,2 ou 3 faisceaux laser
expansés pour 3 longueurs d’onde
Multiplexages pour
interféromètre de Michelson
Référence : LA-3L
Prix : 480,00 € TTC
La lanterne Trilaser Proptiqual a été développée par des enseignants et des professionnels de l’optique pour réaliser des expérimentations d’optique physique.
Elle offre aux enseignants du supérieur une solution intéressante, rapide et peu onéreuse pour produire un faisceau expansé et peu divergent délivrant une ou, simultanément, plusieurs radiations laser.

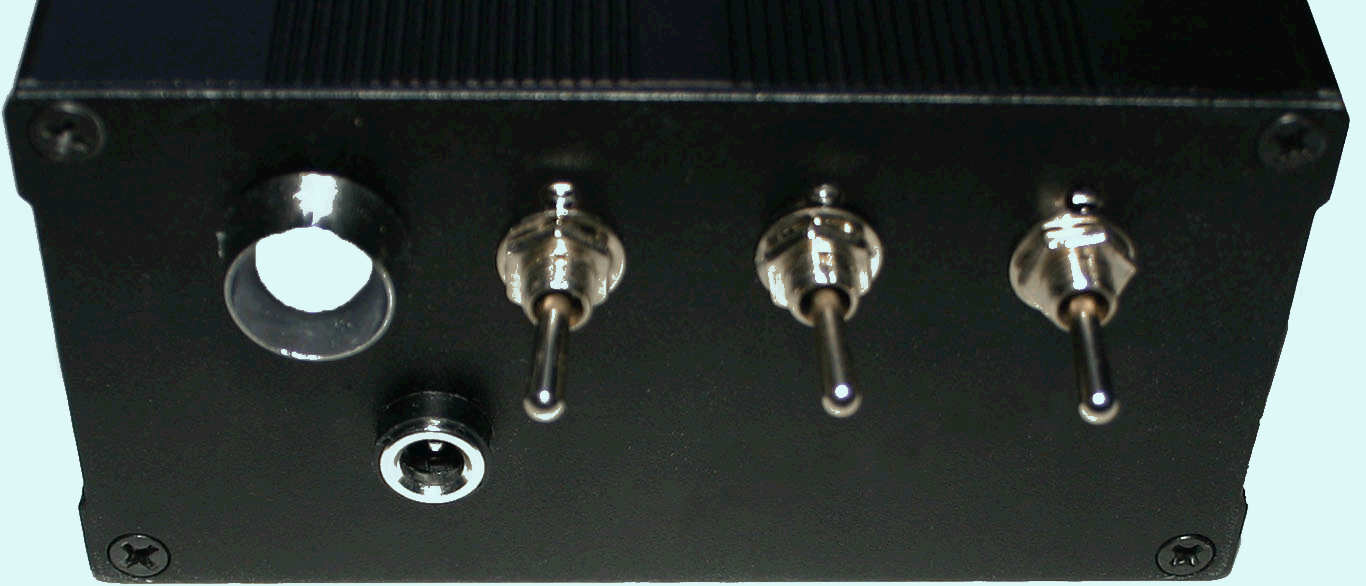

Les choix de l’utilisateur s’effectuent par l’action d’une série d’interrupteurs situés sur le panneau arrière.
Intégrant 3 laser (diode laser et DPSS), la lanterne Trilaser Proptiqual ne requiert qu’une simple alimentation basse tension, pour assurer son fonctionnement.
Elle peut produire un simple faisceau monochromatique mais réalise également des synthèses additives de 2 ou 3 des radiations émises par ses modules laser.
A l’exception de son positionnement à l’entrée de la chaîne optique expérimentale, elle ne nécessite aucun réglage de la part de l’utilisateur pour s’intégrer aux divers montages des laboratoires d’optique.
L’architecture optique interne de la lanterne Trilaser Proptiqual a été conçue pour générer un faisceau élargi dont le faible angle de divergence est quasiment identique pour les 3 radiations laser.
La section du faisceau correspond a un diamètre de 50mm à une distance de la lanterne de 600 mm.

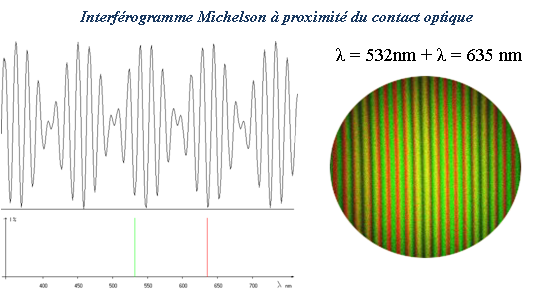

Ceci rend ce dispositif particulièrement adapté à l’interférométrie Michelson puisque la totalité de la surface des miroirs de l’instrument est alors couverte par le faisceau lumineux produit lorsque la lanterne est positionnée à l’entrée de l’interféromètre.
Sa conception et son assemblage sont réalisés en France par des professionnels de l’optique.
Pour garantir le fonctionnement optimal de la lanterne, le montage et le positionnement des composants suivent une phase de réglage et de contrôle par la mise en œuvre de moyens spécifiques et dans le respect d’un cahier des charges strict.
Les caractéristiques géométriques et physiques du faisceau produit sont alors maîtrisées.
Elle offre aux enseignants du supérieur une solution intéressante, rapide et peu onéreuse pour produire un faisceau expansé et peu divergent délivrant une ou, simultanément, plusieurs radiations laser.
Les choix de l’utilisateur s’effectuent par l’action d’une série d’interrupteurs situés sur le panneau arrière.
Intégrant 3 laser (diode laser et DPSS), la lanterne Trilaser Proptiqual ne requiert qu’une simple alimentation basse tension, pour assurer son fonctionnement.
Elle peut produire un simple faisceau monochromatique mais réalise également des synthèses additives de 2 ou 3 des radiations émises par ses modules laser.
A l’exception de son positionnement à l’entrée de la chaîne optique expérimentale, elle ne nécessite aucun réglage de la part de l’utilisateur pour s’intégrer aux divers montages des laboratoires d’optique.
L’architecture optique interne de la lanterne Trilaser Proptiqual a été conçue pour générer un faisceau élargi dont le faible angle de divergence est quasiment identique pour les 3 radiations laser.
La section du faisceau correspond a un diamètre de 50mm à une distance de la lanterne de 600 mm.
Ceci rend ce dispositif particulièrement adapté à l’interférométrie Michelson puisque la totalité de la surface des miroirs de l’instrument est alors couverte par le faisceau lumineux produit lorsque la lanterne est positionnée à l’entrée de l’interféromètre.
Sa conception et son assemblage sont réalisés en France par des professionnels de l’optique.
Pour garantir le fonctionnement optimal de la lanterne, le montage et le positionnement des composants suivent une phase de réglage et de contrôle par la mise en œuvre de moyens spécifiques et dans le respect d’un cahier des charges strict.
Les caractéristiques géométriques et physiques du faisceau produit sont alors maîtrisées.
Caractéristiques
Section du faisceau en sortie d’objectif : Ø 17 mm
Section du faisceau à 50 cm de l’objectif : Ø 60 mm
Laser rouge : longueur d’onde λ = 635 nm / Puissance lumineuse P < 5mW
Laser vert : longueur d’onde λ = 532 nm / Puissance lumineuse P < 5mW
Laser violet : longueur d’onde λ = 405 nm / Puissance lumineuse P < 5mW
Alimentation électrique externe AC 230V / 3V DC/2A cordon Jack 5.5 / 2.1 mm
Connecteur Jack 5.5 / 2.1 mm et interrupteurs en face arrière.
DEL témoin RVB (7 émissions) indiquant les laser actifs.

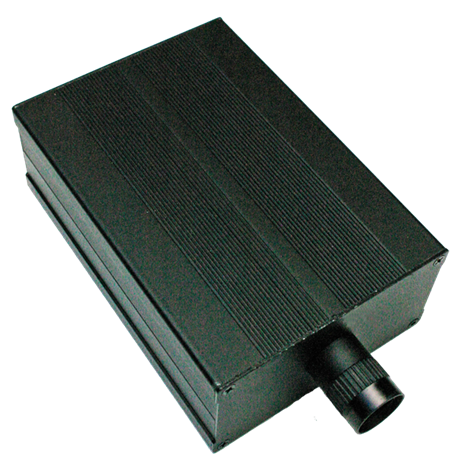

Corps en alliage d’aluminium anodisé noir

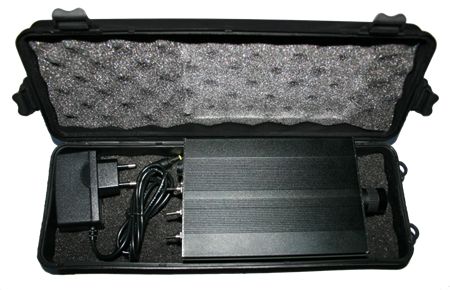

Malette de transport et de rangement sécurisée . 250 x 110 x 60 mm
Section du faisceau en sortie d’objectif : Ø 17 mm
Section du faisceau à 50 cm de l’objectif : Ø 60 mm
Laser rouge : longueur d’onde λ = 635 nm / Puissance lumineuse P < 5mW
Laser vert : longueur d’onde λ = 532 nm / Puissance lumineuse P < 5mW
Laser violet : longueur d’onde λ = 405 nm / Puissance lumineuse P < 5mW
Alimentation électrique externe AC 230V / 3V DC/2A cordon Jack 5.5 / 2.1 mm
Connecteur Jack 5.5 / 2.1 mm et interrupteurs en face arrière.
DEL témoin RVB (7 émissions) indiquant les laser actifs.
Corps en alliage d’aluminium anodisé noir
Malette de transport et de rangement sécurisée . 250 x 110 x 60 mm
