Collimateur étalonné F 100 mm
Collimateur étalonné
Focométrie
Métrologie
Réglages optique
Le collimateur Proptiqual offre une solution simple et rapide pour disposer rapidement et sans réglage d’un réticule objet localisé à l’infini et calibré angulairement.
Le doublet achromatique de focale f’=100mm qui constitue l’objectif de notre collimateur forme l’image à l’infini du réticule étalon pré positionné dans son plan focal objet.
Il dispose d’un éclairage à LED sans émission de chaleur et relié par un connecteur jack à son alimentation basse tension équipée d’un interrupteur filaire.

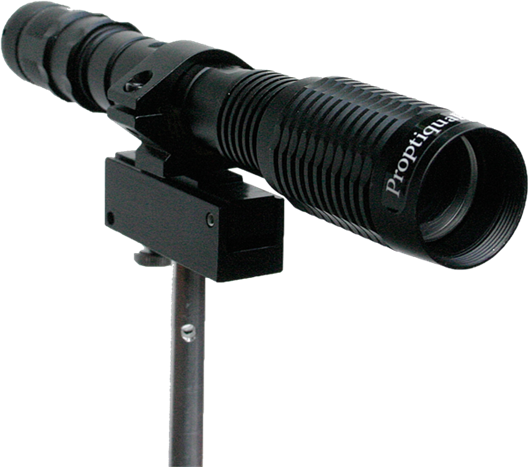

Il est équipé d’un berceau inclinable permettant à l’expérimentateur de l’orienter angulairement par rapport à une chaîne optique ou à un montage expérimental devant lequel il sera positionné.
Il est incontournable pour les mises en œuvre de certaines méthodes focométriques et procure un étalonnage angulaire fiable lors de phases de réglage ou de caractérisation de systèmes photoniques divers.
Réticule Collimateur F100
Caractéristiques
Objectif achromatique antireflet : Ø 25 mm / F 100 mm
Champ total : 8°
Corps en alliage d’aluminium anodisé noir
Alimentation électrique externe AC 230V/3V DC/2A
cordon 2m Jack 5.5 / 2.1 mm + interrupteur
Echelle de lecture graduée en degrés et minutes d’arc.
Cercles concentriques de rayon 1°, 2°, 3° et 4°.

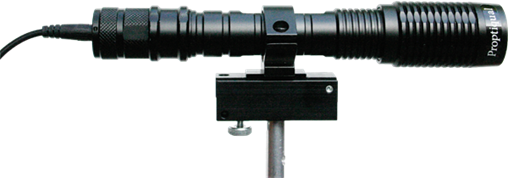

Berceau inclinable angulairement par vis moletée
Tige d’assemblage en alliage d’aluminium Ø10 mm L = 100 mm

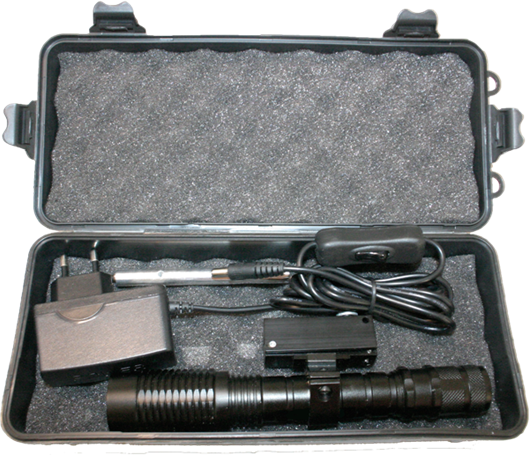

Malette de transport et de rangement sécurisée dim. 250 x 110 x 60 mm
