Centreur de faisceau laser : alignement, contrôle et réglage
Centreur de faisceau laser
TP d'optique
Alignement sur table ou banc d'optique
Montage-réglage

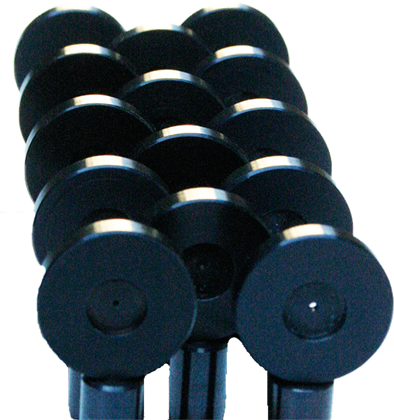

Nos centreurs de faisceau laser sont destinés à la réalisation d’alignement laser. Ils facilitent la réalisation des montages sur table ou sur banc d’optique mettant en œuvre des faisceaux laser visibles de faible puissance.

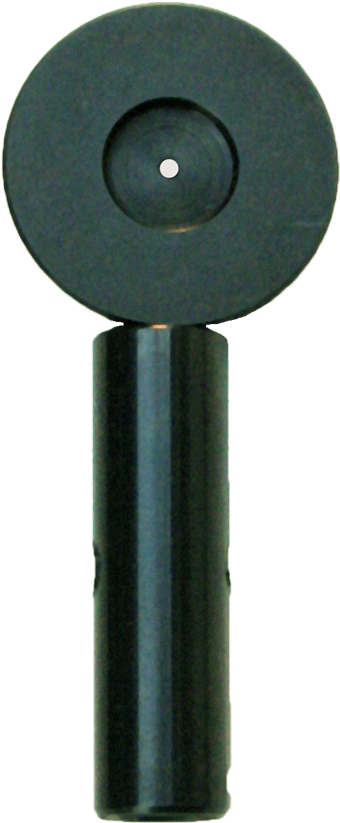

Constitué d’un disque de 24,5 mm de diamètre en alliage d’aluminium, notre centreur de faisceau CFL1 possède un trou central permettant la traversée d’un faisceau pour une faible section (ø 1 mm) et pour un trajet court (1,5mm).
Le centreur de faisceau a été optimisé pour limiter les réflexions parasites et a subit un traitement anodique de couleur noire mate.
Il est équipé d’une tige support cylindrique de diamètre 10mm et de longueur 35 mm.

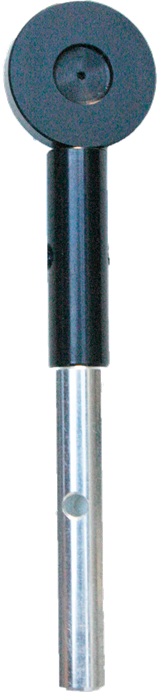

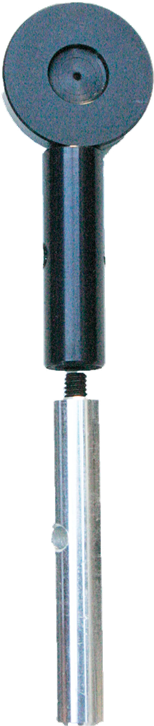

Elle aussi anodisée en noir afin de parfaire la sécurité, la tige support présente à sa base un taraudage M4 lui permettant d’adapter le centreur de faisceau à la hauteur spécifique de travail par l’adjonction d’une tige de longueur choisie par l’expérimentateur.
Caractéristiques
Disque externe : Ø 24,5 mm
Trou : Ø 1 mm, p = 1,5 mm
Tige Ø 10 mm L = 35mm / Taraudage M4
Corps et tige en alliage d’aluminium anodisés noir
